Desempeño de subrasantes ferroviarias bajo cargas extremas
Evidencia técnica del uso de confinamiento celular
El diseño de infraestructura ferroviaria moderna exige garantizar la estabilidad geométrica de la vía bajo cargas repetitivas de alta magnitud, en condiciones ambientales variables y, en muchos casos, sobre subrasantes de baja capacidad portante.
En este contexto, los sistemas de confinamiento celular tridimensional (geoceldas) han sido evaluados en programas de ensayo a escala real (full-scale testing) para determinar su impacto en el comportamiento estructural de la vía férrea.
Este artículo presenta un análisis técnico basado en evidencia obtenida en instalaciones especializadas de ensayo ferroviario, donde se simulan condiciones extremas de operación en suelos blandos.
Marco del ensayo: condiciones de “peor escenario”

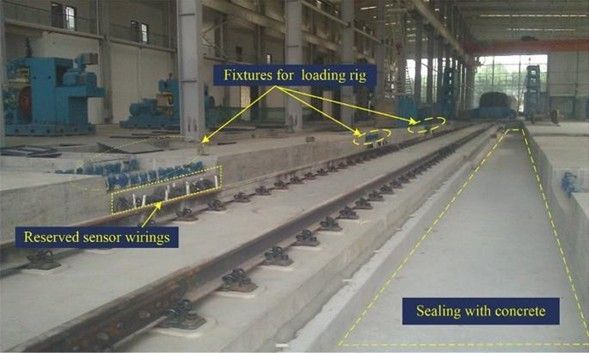

Los ensayos se realizaron en una instalación de pruebas ferroviarias dedicada a cargas por eje elevadas, donde se aceleran años de operación en periodos cortos. De acuerdo con el documento técnico , las condiciones del ensayo incluyeron:
- Subrasante de arcilla altamente expansiva
- Contenido de humedad elevado (~30%)
- Saturación inducida mediante simulación de eventos de lluvia extrema
- Cargas por eje de aproximadamente 39 toneladas
- Tráfico continuo equivalente a ~1 millón de toneladas brutas diarias (MGT)
- Velocidades operativas controladas (< 40 mph)
Estas condiciones representan un escenario crítico comparable a zonas tropicales con alta pluviosidad y suelos cohesivos, donde la degradación de la subrasante es un factor determinante en el desempeño de la vía.
Configuración estructural evaluada

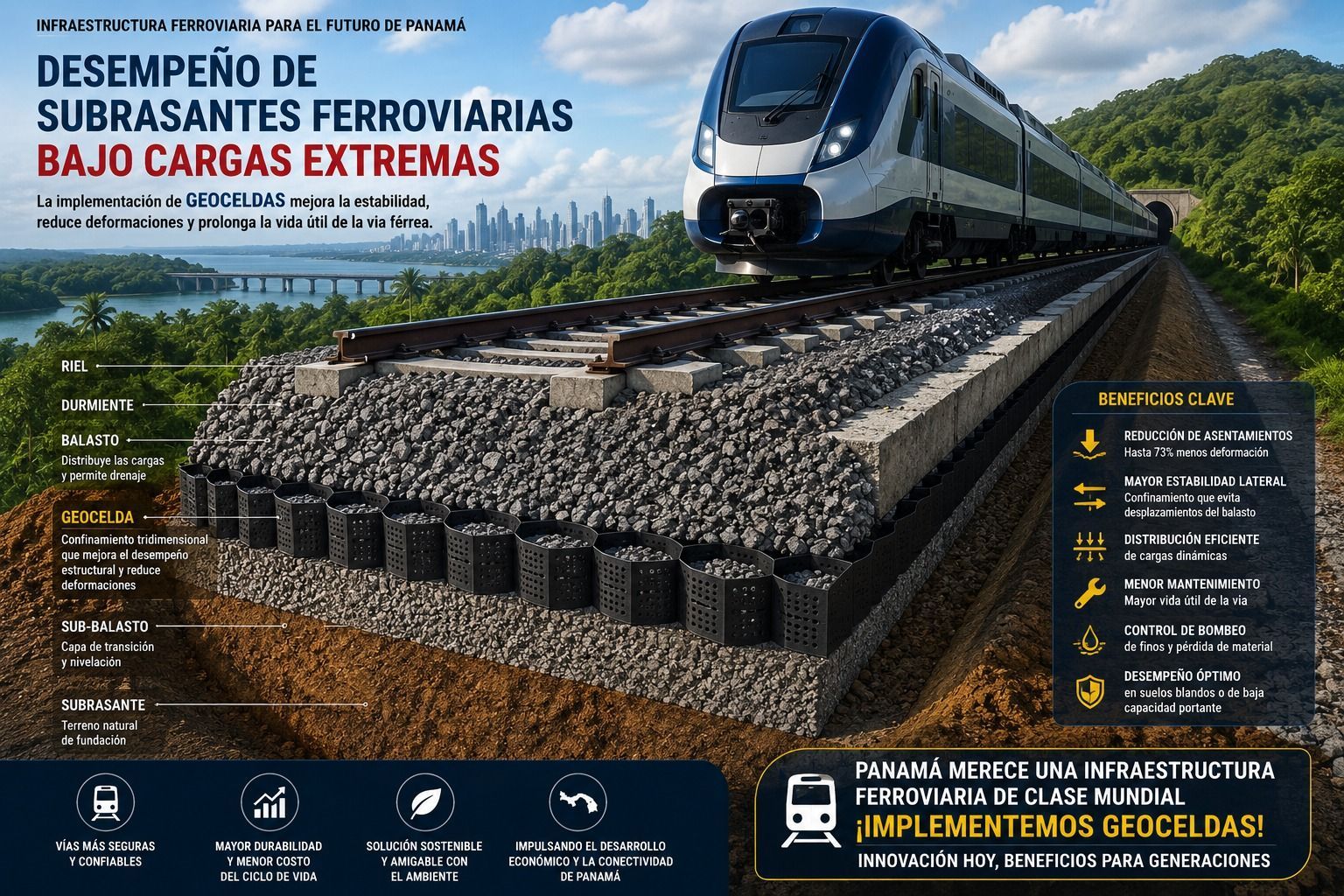

El sistema evaluado incorporó una capa de confinamiento celular en el nivel de subbalasto, configurando la siguiente sección típica:
- Subrasante (arcilla expansiva saturada)
- Capa de confinamiento celular (altura variable)
- Material granular confinado (subbalasto)
- Balasto
- Durmientes y rieles
El objetivo fue analizar la respuesta del sistema bajo cargas cíclicas, comparando su desempeño con configuraciones tradicionales sin confinamiento.
1. Reducción significativa del mantenimiento
En configuraciones tradicionales, el tramo ensayado requería intervenciones de mantenimiento (tamping) aproximadamente cada 15 millones de toneladas (MGT).
Sin embargo, con la incorporación del sistema de confinamiento celular:
- Se alcanzaron más de 200 MGT acumulados
- Sin necesidad de mantenimiento correctivo significativo
Esto representa un incremento sustancial en la vida útil funcional de la estructura ferroviaria.
3. Incremento del desempeño estructural
El ensayo evidenció que el confinamiento celular:
- Mejora la distribución de esfuerzos verticales
- Incrementa la rigidez equivalente del sistema
- Reduce la concentración de cargas en la subrasante
En comparación con otras soluciones geosintéticas evaluadas en el mismo entorno, se reportaron mejoras de desempeño significativamente superiores
2. Control de deformaciones y estabilidad geométrica
Las mediciones de geometría de vía indicaron:
- Mínima pérdida de alineación bajo cargas repetitivas
- Comportamiento estable incluso en condiciones de saturación
- Reducción de deformaciones permanentes en la subrasante
El sistema mantuvo niveles de desempeño dentro de rangos aceptables durante todo el periodo de monitoreo.
4. Comportamiento frente a saturación
Uno de los hallazgos más relevantes fue que:
La capacidad estructural del sistema no se vio afectada por la saturación inducida del suelo.
Este comportamiento es crítico para aplicaciones en climas tropicales, donde la variación del contenido de humedad es un factor determinante en la estabilidad de la subrasante.
Interpretación geotécnica del comportamiento

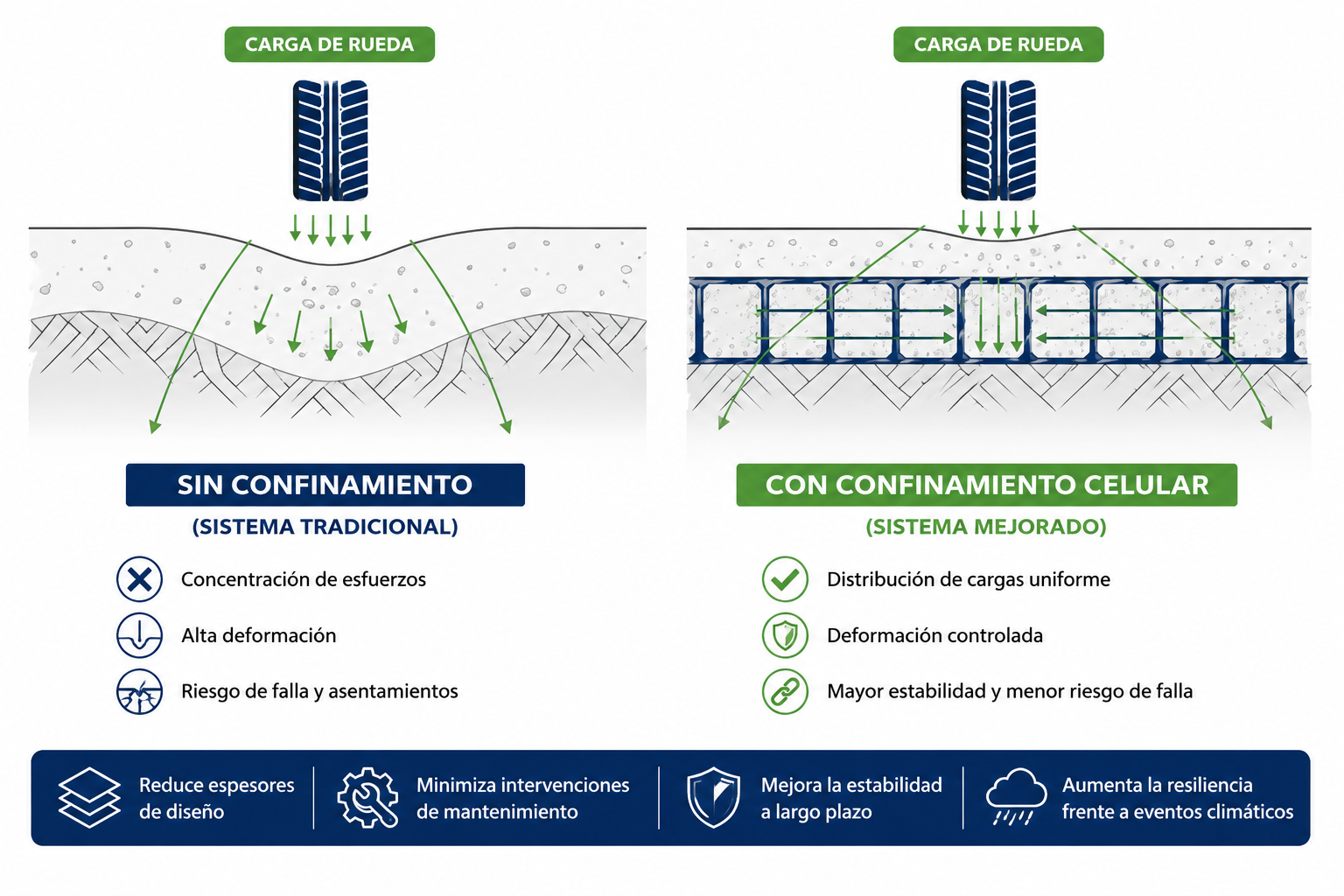

El desempeño observado se explica por tres mecanismos principales:
🔹 Confinamiento lateral del material granular
El sistema restringe la deformación lateral, aumentando la resistencia al corte del conjunto.
🔹 Efecto de losa semirrígida
La estructura tridimensional actúa como una capa que distribuye cargas, reduciendo esfuerzos puntuales sobre el suelo.
🔹 Incremento del módulo resiliente (Mr)
Se mejora la respuesta elástica del sistema bajo cargas cíclicas, reduciendo la acumulación de deformaciones permanentes.La estabilización de suelos mediante sistemas de confinamiento celular representa una solución técnicamente validada y estratégicamente viable para proyectos ferroviarios de gran escala.

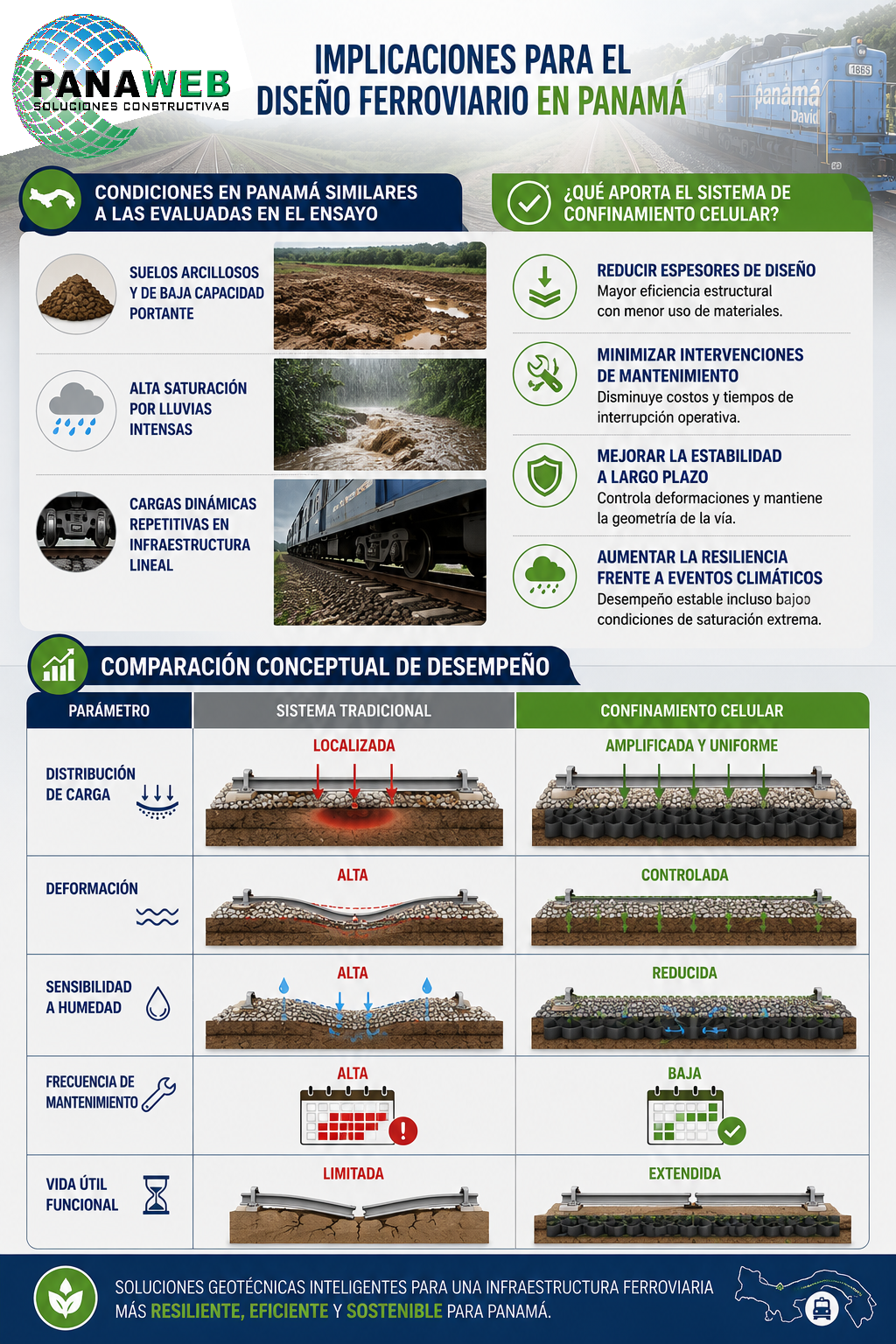

En un país como Panamá, donde las condiciones climáticas y geotécnicas exigen soluciones robustas, las geoceldas se posicionan como una herramienta clave para garantizar la estabilidad, durabilidad y eficiencia del futuro tren Panamá–Chiriquí.
La evidencia obtenida en ensayos ferroviarios a escala real demuestra que los sistemas de confinamiento celular constituyen una solución técnicamente robusta para mejorar el desempeño de subrasantes en condiciones críticas.
Su capacidad para:
- Controlar deformaciones
- Mantener la geometría de vía
- Operar eficientemente bajo saturación
- Reducir la necesidad de mantenimiento
Los posiciona como una alternativa viable para proyectos ferroviarios de gran escala.
En escenarios como el desarrollo del tren Panamá–Chiriquí, donde las condiciones geotécnicas y climáticas representan un desafío, la adopción de tecnologías de estabilización avanzadas puede ser un factor determinante en la sostenibilidad técnica y económica del proyecto.
