¿CÓMO FUNCIONAN REALMENTE LAS GEOCELDAS EN UN TALUD?
CAPÍTULO 2 • SERIE TÉCNICA – GEOCELDAS PARA TALUDES
¿CÓMO FUNCIONAN REALMENTE LAS GEOCELDAS EN UN TALUD?
No basta con extender una geocelda sobre una pendiente. El desempeño depende del sistema completo.
Una geocelda es una estructura tridimensional de confinamiento. Cuando sus paneles se expanden sobre un talud, forman una sucesión de celdas que reciben y confinan suelo vegetal, material granular u otro relleno especificado por el diseño.
Sin embargo, para comprender correctamente su funcionamiento debemos hablar de un sistema de estabilización, no solamente de un producto.

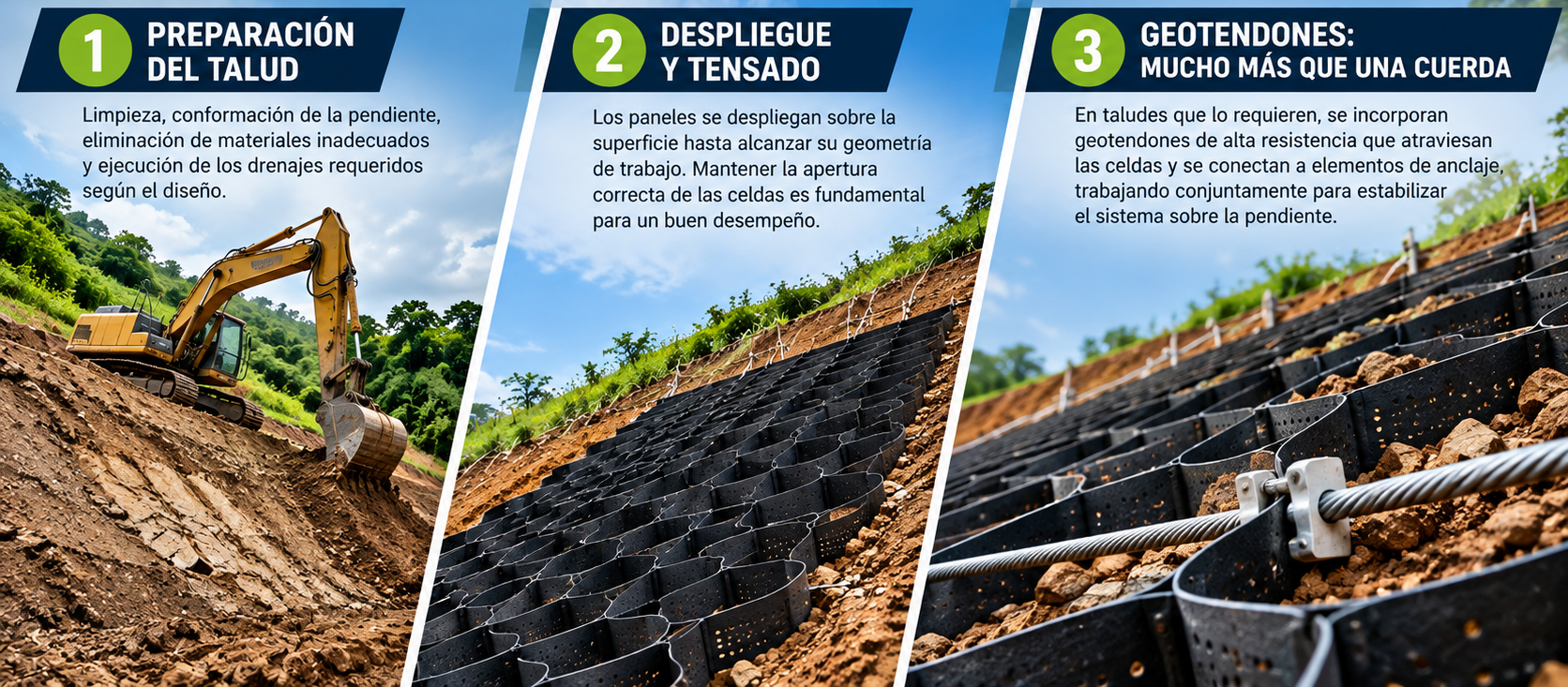

- PREPARACIÓN DEL TALUD
Antes de instalar las geoceldas, la superficie debe prepararse conforme al diseño: limpieza, conformación de la pendiente, eliminación de materiales inadecuados, tratamiento de irregularidades y ejecución de los elementos de drenaje requeridos.
La geocelda no sustituye un análisis geotécnico ni corrige por sí sola problemas profundos de estabilidad.
2. DESPLIEGUE Y TENSADO
Los paneles se despliegan sobre la superficie hasta alcanzar su geometría de trabajo. Mantener la apertura prevista de las celdas es fundamental.
Una geocelda insuficientemente expandida o deformada durante la instalación modifica su geometría y puede afectar la distribución prevista del confinamiento.
3. GEOTENDONES: MUCHO MÁS QUE UNA CUERDA
En taludes que lo requieren, el sistema puede incorporar geotendones de alta resistencia que atraviesan las celdas y trabajan conjuntamente con los elementos de anclaje.
Los geotendones permiten transmitir esfuerzos y contribuir a sostener el sistema sobre la pendiente. Su separación, resistencia, disposición y tensado no deben establecerse arbitrariamente: forman parte del diseño específico del proyecto.
En una instalación correctamente ejecutada, geocelda, geotendones y anclajes trabajan como componentes de un mismo sistema.

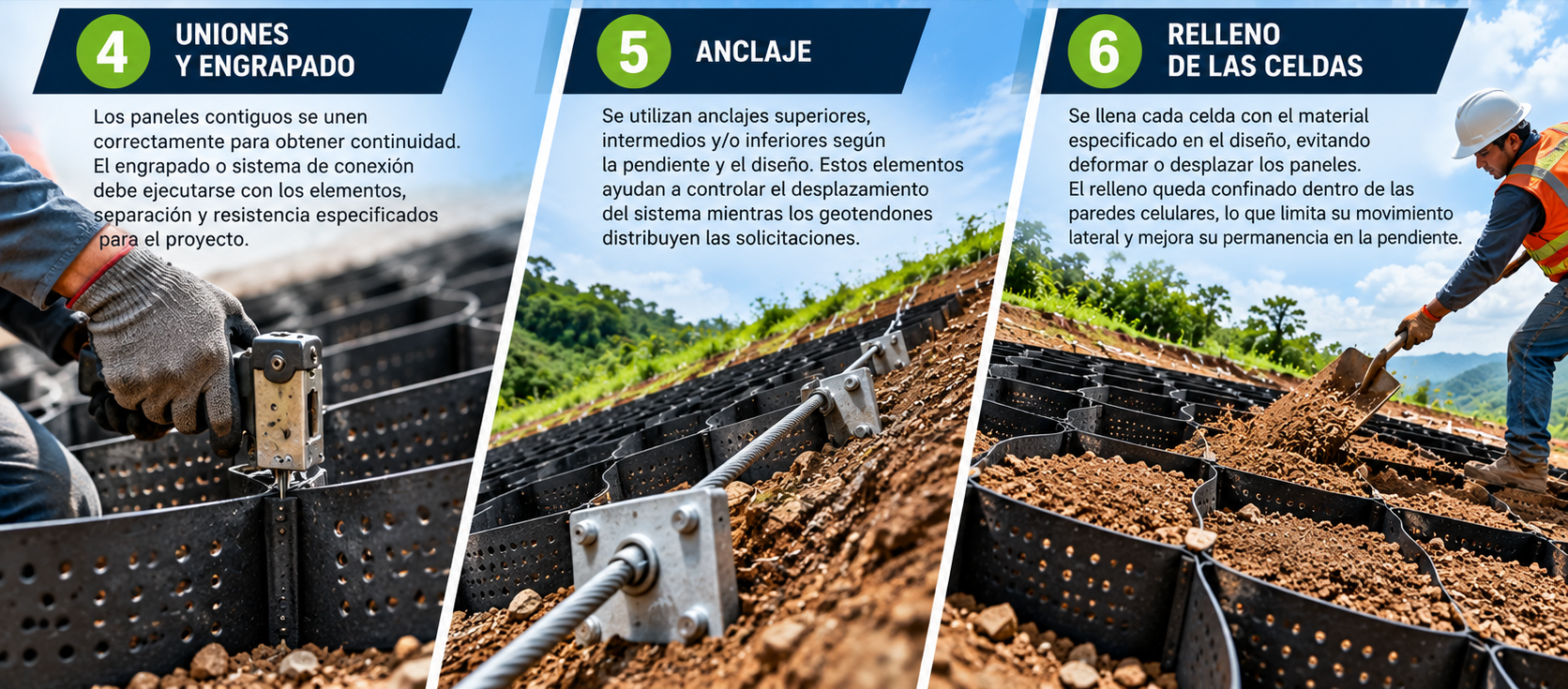

4. UNIONES Y ENGRAPADO
Los paneles contiguos deben quedar correctamente unidos para obtener continuidad. El engrapado o sistema de conexión debe ejecutarse con los elementos, separación y resistencia especificados para la aplicación.
Una unión deficiente puede convertir una superficie que debería trabajar integralmente en paneles independientes. La continuidad del sistema importa tanto como la resistencia de la propia geocelda.
5. ANCLAJE
Dependiendo de la pendiente y del diseño, pueden utilizarse anclajes superiores, intermedios y/o inferiores.
Estos elementos ayudan a controlar el desplazamiento del sistema mientras los geotendones distribuyen las solicitaciones correspondientes. Cantidad, longitud, resistencia, separación y profundidad de los anclajes deben determinarse según las condiciones del proyecto.
6. RELLENO DE LAS CELDAS
Una vez estabilizado y tensado el sistema comienza el llenado. El procedimiento debe realizarse evitando deformar o desplazar los paneles.
El material queda confinado dentro de las paredes celulares, lo que limita su movimiento lateral y mejora su permanencia sobre la pendiente.
El ángulo de reposo del material importa. No existe un único ángulo válido para todos los proyectos. Arena, grava, suelo vegetal y mezclas seleccionadas presentan comportamientos diferentes. Por ello, la inclinación admisible, el tipo de relleno y el método de instalación deben verificarse dentro del diseño geotécnico.
El objetivo es conseguir que geocelda + relleno + anclajes + geotendones trabajen conjuntamente.

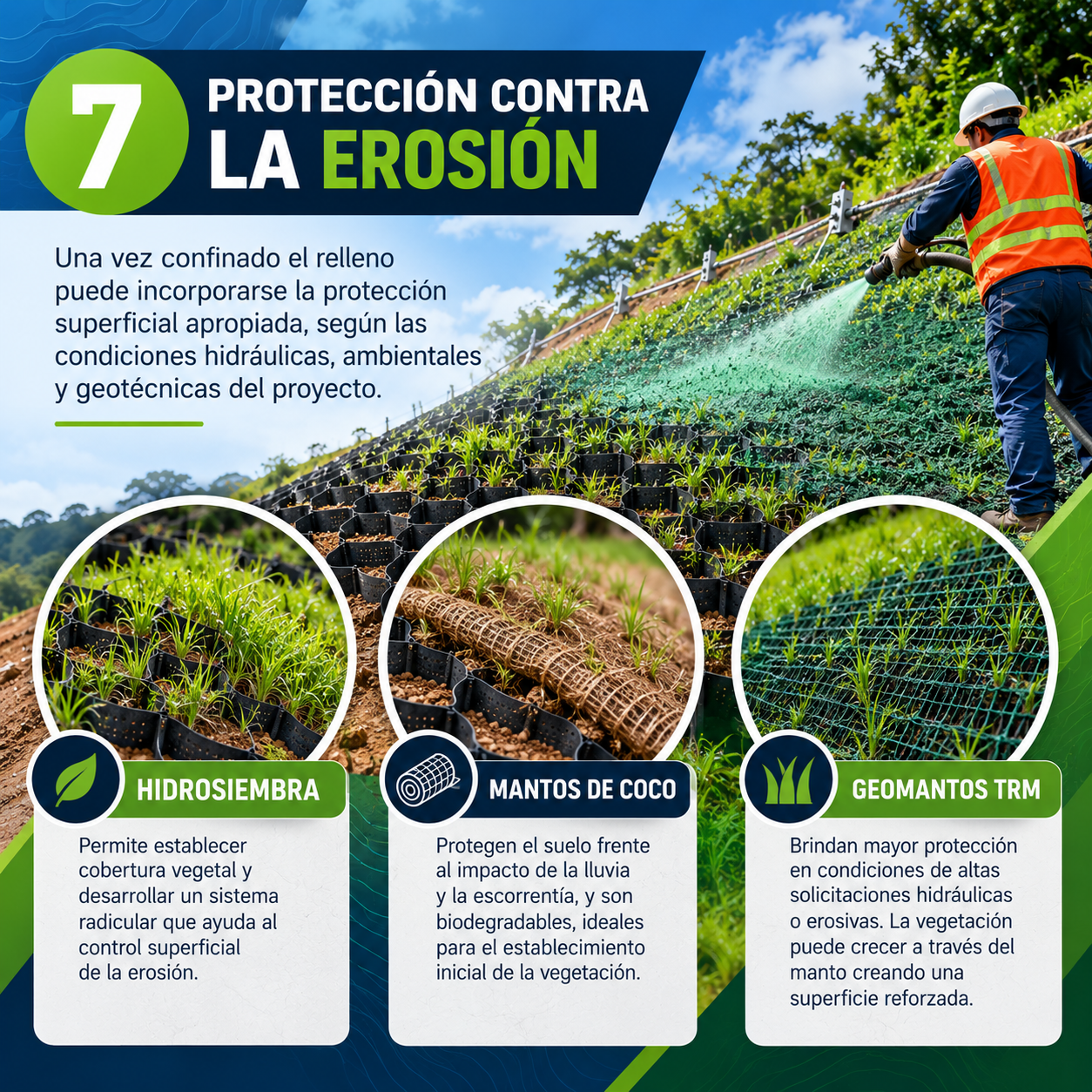

PROTECCIÓN CONTRA LA EROSIÓN
Una vez confinado el relleno puede incorporarse la protección superficial apropiada.
HIDROSIEMBRA. Permite establecer cobertura vegetal y desarrollar progresivamente un sistema radicular que contribuya al control superficial de la erosión.
GEOMANTOS TRM. Cuando las solicitaciones hidráulicas o erosivas requieren mayor protección, pueden incorporarse mantos de refuerzo de césped o Turf Reinforcement Mats (TRM). La vegetación puede crecer a través de la estructura tridimensional del manto, creando una superficie reforzada.
MANTOS DE COCO. En aplicaciones donde se requiere protección biodegradable durante el establecimiento inicial de la vegetación, las mantas de fibra de coco pueden ayudar a proteger el suelo frente al impacto de lluvia y escorrentía.
La selección entre hidrosiembra, TRM, coco u otra cobertura depende de las condiciones hidráulicas, ambientales y geotécnicas del proyecto.
¿QUÉ OCURRE DURANTE UNA LLUVIA INTENSA?
Sin confinamiento, el agua puede movilizar progresivamente las partículas superficiales pendiente abajo.
Con un sistema celular correctamente diseñado, el relleno se encuentra subdividido y confinado dentro de numerosas celdas. El recorrido libre de las partículas disminuye, la erosión superficial puede reducirse y la vegetación dispone de un medio más estable para desarrollarse.
Los geotendones y anclajes ayudan, además, a mantener el sistema trabajando sobre la pendiente.
Ver caso de Éxito
En Santa María Golf Club Residence, controlamos la erosión causada por las lluvias mediante geoceldas y geotendones.
NO ES SIMPLEMENTE UNA GEOCELDA
Es la interacción entre TALUD + DRENAJE + ANCLAJES + GEOTENDONES + GEOCELDAS + UNIONES + RELLENO + PROTECCIÓN SUPERFICIAL + VEGETACIÓN.
Cuando todos estos elementos se diseñan correctamente, el confinamiento celular permite transformar una superficie vulnerable a la erosión en un sistema de protección integrado con el terreno.
