Geotextil Ringtrac® vs columnas de grava
Cómo el confinamiento geosintético permite cimentar sobre arcillas muy blandas, lodos y turbas
Columnas encapsuladas en geotextil Ringtrac® vs columnas de grava: cómo el confinamiento geosintético permite cimentar terraplenes y plataformas en suelos muy blandos, lodos y turbas, donde la columna de grava falla.
El límite que la columna de grava no puede cruzar
Las columnas de grava (vibrosustitución) son una técnica probada para mejorar suelos blandos. Pero tienen una condición que muchas veces se pasa por alto: dependen del suelo que las rodea para no deformarse. La capacidad de carga de una columna de grava depende de la resistencia al corte no drenada del suelo circundante y del soporte lateral que este le ofrece[11].
Y ese soporte tiene un límite. Las técnicas de columnas de grava compactada suelen limitarse a suelos blandos con cohesión no drenada cu ≥ 15 kN/m²[1]. Por debajo de ese valor, en arcillas marinas muy blandas, lodos o turbas, la columna se abomba, el material granular se pierde en el suelo y el asentamiento se dispara.
Innovación: qué es un pilote encapsulado Ringtrac®

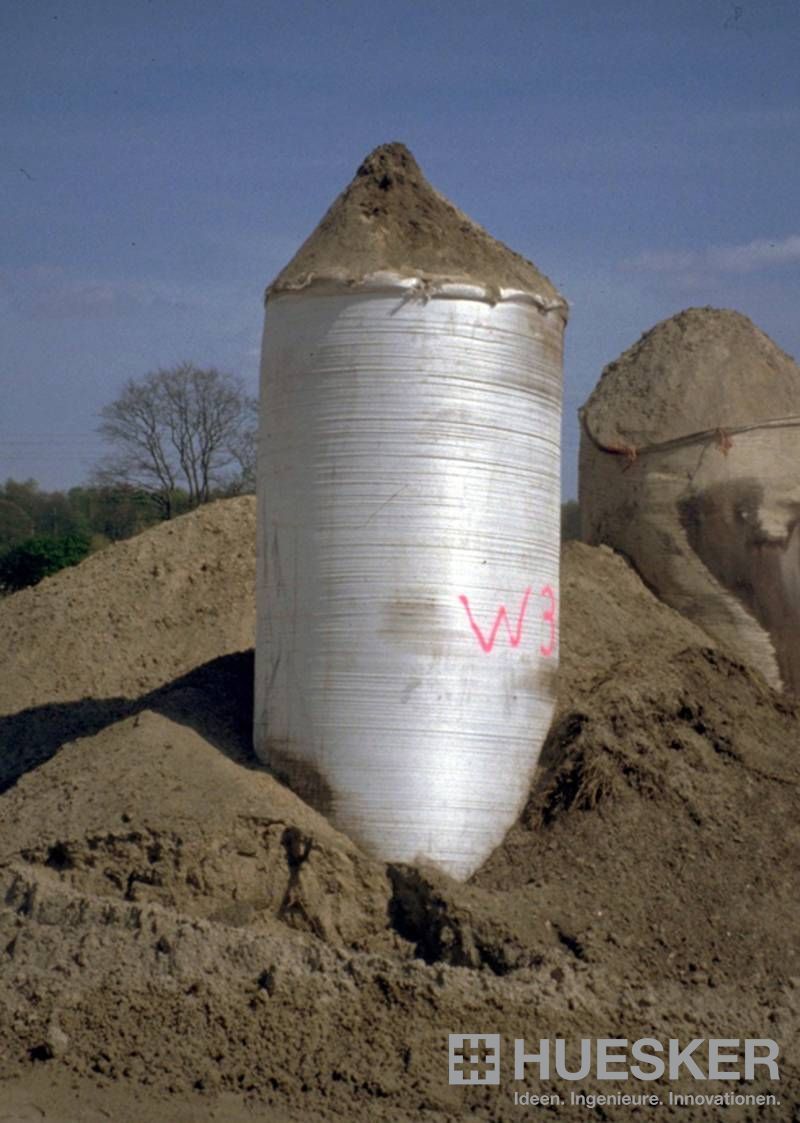

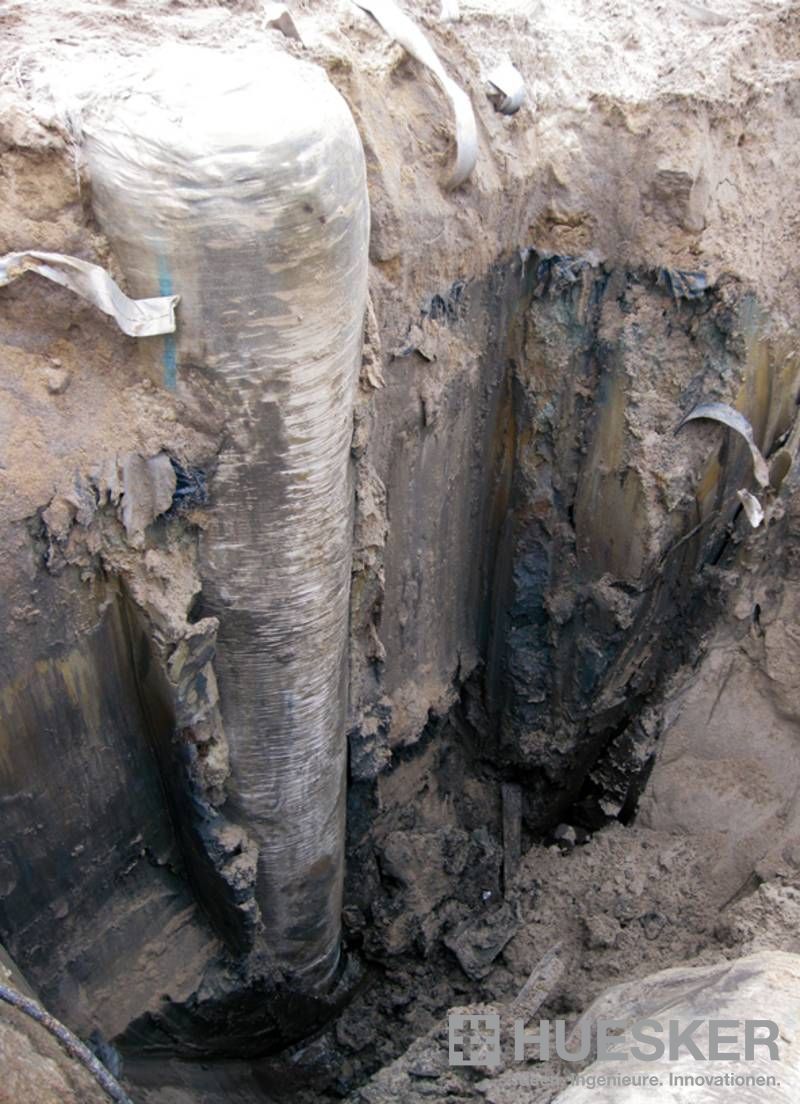

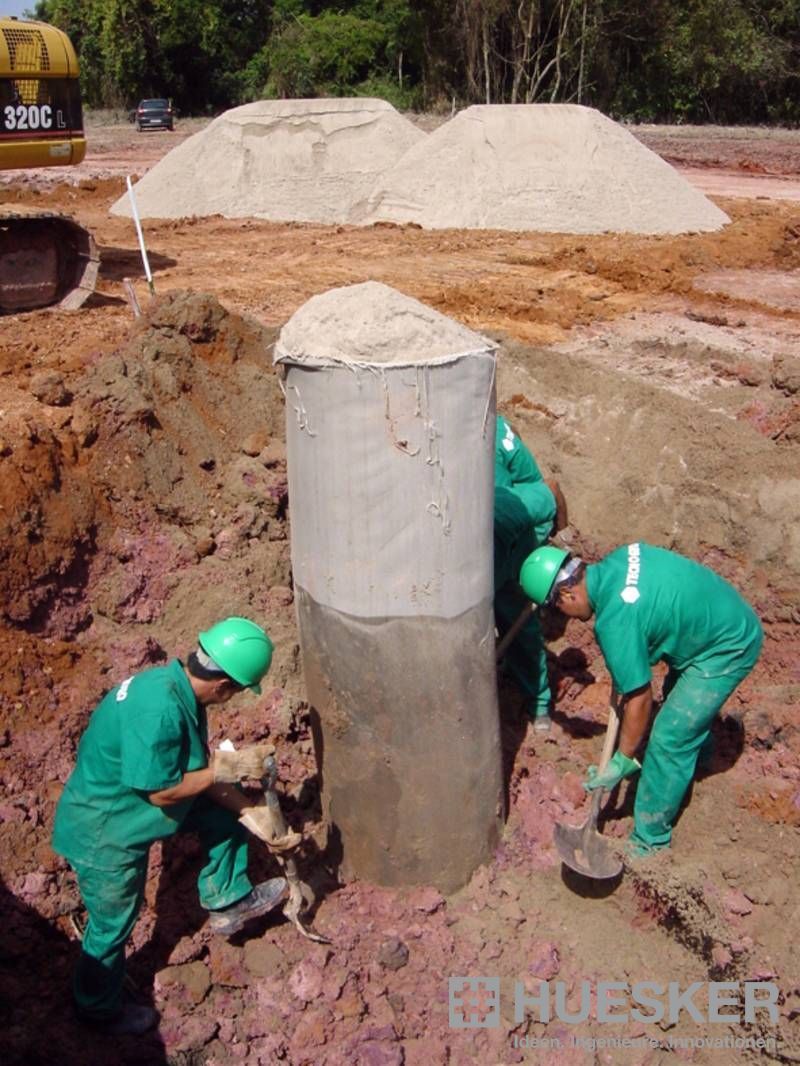

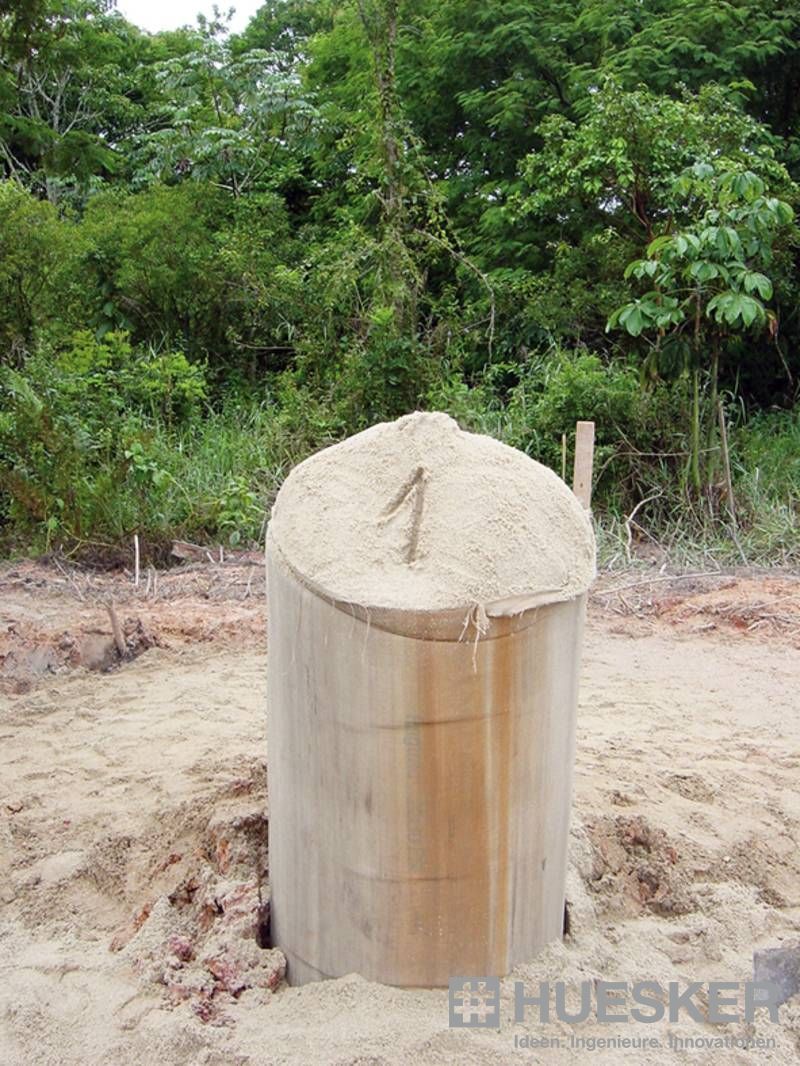

La columna encapsulada en geotextil (GEC, por sus siglas en inglés) es una evolución directa de la columna de grava. Consiste en una camisa de geotextil sin costuras, rellena de arena o grava, que forma una columna dentro del suelo blando[5]. En este artículo la llamamos "pilote encapsulado" por uso comercial, aunque técnicamente es una columna granular semirrígida y no un pilote de concreto.
La diferencia está en el mecanismo. El encapsulado Ringtrac® limita la expansión de la columna granular hacia el suelo débil porque le aporta soporte radial. Por eso puede usarse en suelos muy blandos que no pueden sostener lateralmente una columna convencional.
En una columna sin encapsular, el soporte horizontal del suelo debe igualar la presión horizontal dentro de la columna[4]. El encapsulado rompe esa dependencia.El sistema nació en Alemania. Desde 1994, el contratista alemán Möbius, con apoyo de HUESKER y de Kempfert & Partner, desarrolló este sistema para cimentar terraplenes sobre suelos blandos y muy blandos. Hoy está reconocido como solución probada y forma parte de las recomendaciones alemanas de
diseño (EBGEO)[1].
Hechos impactantes: 60,000 columnas bajo la fábrica de Airbus
El caso más conocido del sistema es la ampliación de la planta de Airbus (entonces EADS) en Hamburgo-Finkenwerder, de unas 140 hectáreas. El suelo blando, lodo contaminado, tenía entre 8 y 14 m de espesor. La zona estaba en planicies de marea, con dos mareas altas y dos bajas al día[2].

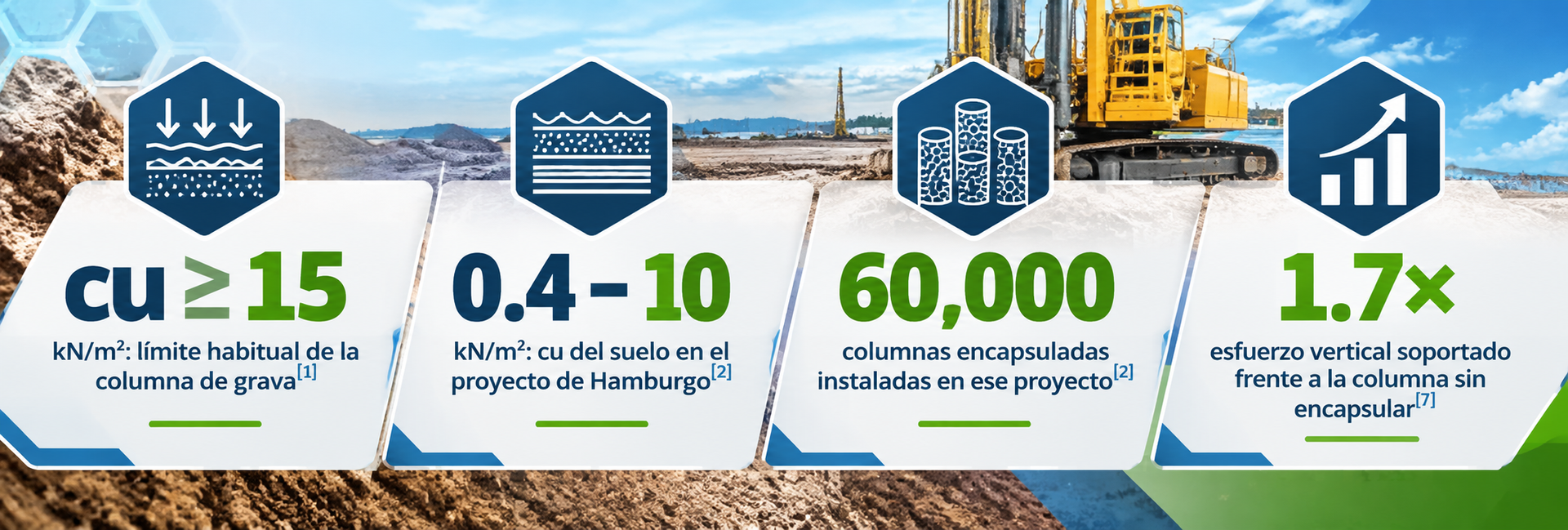

El dato que sorprende a cualquier ingeniero es la resistencia del suelo: la cu estaba entre 0.4 y 10.0 kN/m². Ahí una columna de grava no podía mantener su soporte horizontal. La cimentación del dique se resolvió con unas 60,000 columnas de arena encapsuladas, de 80 cm de diámetro, llevadas hasta los estratos portantes[2].
El fabricante llega a indicar que las columnas Ringtrac® son la única forma de dar una cimentación confiable en estratos blandos con su < 0.5 kN/m²[3].
Interés técnico: lo que dice la investigación comparativa
Para el ingeniero geotécnico, la pregunta es cuánto mejora el encapsulado frente a la columna convencional. Los datos son consistentes en varios tipos de ensayo:
| Indicador | Columna encapsulada vs columna de grava | Tipo de ensayo |
|---|---|---|
| Esfuerzo vertical soportado | ≈ 1.7 veces mayor[7] | Celda edométrica Rowe-Barden instrumentada |
| Relación de concentración de esfuerzos | 11 a 25, frente a 3 a 6[7] | Celda edométrica Rowe-Barden instrumentada |
| Asentamiento de la columna | −50% (encapsulado rígido) / −34% (encapsulado flexible)[8] | Centrífuga, carga de terraplén |
| Diámetro de abombamiento | −42.86%[10] | Laboratorio |
| Capacidad de carga | 2.21 a 3.63 veces mayor, según espaciamiento[9] | Laboratorio y modelo numérico |
El diseño se controla con parámetros medibles. Las deformaciones verticales y el reparto de carga entre columnas y suelo blando dependen de la resistencia a tracción y la rigidez del encapsulado[4]. El fabricante especifica resistencias anulares de hasta 600 kN/m y rigideces radiales de hasta 7,000 kN/m[3].

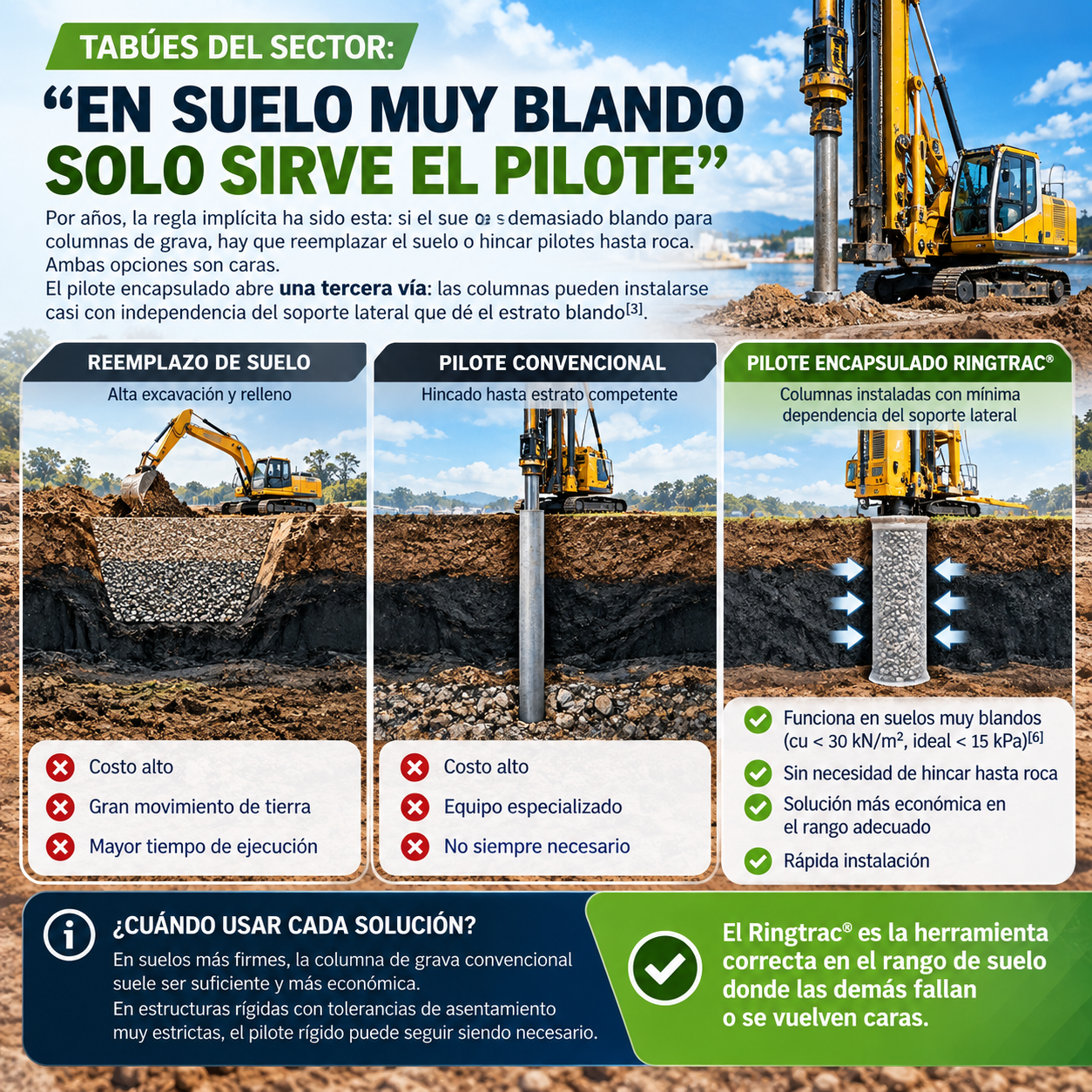

Tabúes del sector:
"en suelo muy blando solo sirve el pilote"
Por años, la regla implícita ha sido esta: si el suelo es demasiado blando para columnas de grava, hay que reemplazar el suelo o hincar pilotes hasta roca. Ambas opciones son caras. El pilote encapsulado abre una tercera vía: las columnas pueden instalarse casi con independencia del soporte lateral que dé el estrato
blando[3].
También hay que ser honestos con el límite contrario. La literatura indica que las GEC pueden aplicarse en suelos con cu menor a 30 kN/m², y que son más adecuadas por debajo de 15 kPa[6]. En suelos más firmes, la columna de grava convencional suele ser suficiente y más económica. En estructuras rígidas con tolerancias de asentamiento muy estrictas, el pilote rígido puede seguir siendo necesario. El Ringtrac® es la herramienta correcta en el rango de suelo donde las demás fallan o se vuelven caras.

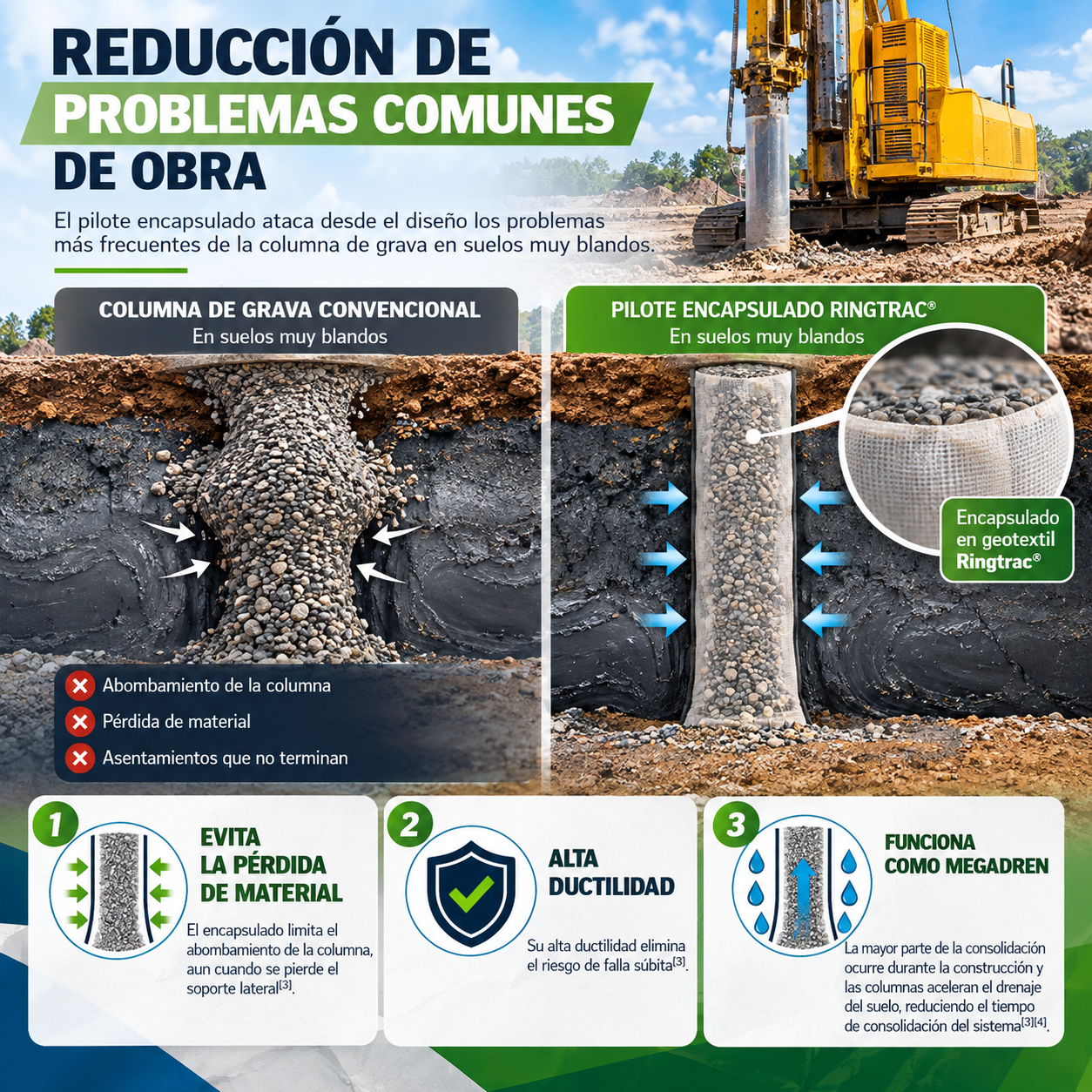

Reducción de problemas comunes
de obra
Los problemas típicos de la columna de grava en suelo muy blando son el abombamiento, la pérdida de material y los asentamientos que no terminan. El encapsulado los ataca desde el diseño:
- Evita la pérdida de material y el abombamiento de la columna, aún cuando se pierde el soportelateral[3].
- Su alta ductilidad elimina el riesgo de falla súbita[3].
- La mayor parte de la consolidación ocurre durante la construcción y las columnas funcionan como megadrenes[3]. Como el suelo blando también participa en la transferencia de cargas, esta función drenante reduce el tiempo de consolidación del sistema[4].
Ecología y sostenibilidad: arena local en lugar de grava de cantera
La columna de grava convencional necesita agregado grueso de buena calidad, y en suelo muy blando parte de ese material se pierde. El sistema encapsulado permite construir columnas de grava compactada y, en la práctica, también de arena, en suelos muy blandos[1]. En zonas costeras, esto abre la puerta a usar
arena disponible cerca de la obra en lugar de transportar grava desde cantera. El resultado es menos volumen de agregado importado, menos fletes y una cimentación cuyo elemento portante no lleva concreto ni acero.
Valores sociales y ambientales: construir donde antes no se podía
Muchos de los terrenos disponibles para crecer en la región son costeros, inundables o de marisma. Las GEC se usan en terraplenes nuevos y ampliaciones sobre suelos blandos, con la ventaja de funcionar donde las columnas de grava no sirven y de drenar muy bien las arcillas blandas[5]. Además, el sistema se ha instalado sobre agua y sobre lodo extremadamente blando[1]. Esto permite desarrollar vías, diques, rellenos y plataformas en zonas que antes se consideraban no aptas sin una cimentación profunda costosa.
Interés estético y funcional: plataformas estables para proyectos costeros
Para arquitectos y desarrolladores, un terraplén que sigue asentándose años después se traduce en grietas, pavimentos deformados y redes que fallan. El sistema Ringtrac® combina refuerzo geosintético horizontal con una malla regular de columnas encapsuladas[12]. Así se forma una plataforma estable que reparte la carga de manera uniforme y reduce los asentamientos diferenciales visibles en superficie.
Interés financiero: CAPEX, plazo y riesgo
Para el inversionista, la columna encapsulada cuesta más por unidad que una columna de grava. La comparación correcta, sin embargo, es contra las alternativas que realmente compiten en suelo muy blando: el reemplazo total de suelo, la precarga prolongada o el pilote rígido. Frente a ellas, el pilote encapsulado ofrece consolidación durante la obra (menos tiempo muerto), menos material importado y un comportamiento dúctil que reduce el riesgo de reparaciones posteriores.
Cada proyecto debe evaluarse con su propio estudio de suelos, pero en el rango correcto de suelo, la cuenta tiende a favorecer al pilote encapsulado.
La columna de grava sigue siendo una excelente técnica, dentro de su rango. Cuando el suelo baja de cu ≈15 kPa, como en arcillas marinas, lodos o turbas, su principio de funcionamiento se rompe. Ahí el pilote encapsulado HUESKER Ringtrac® toma el relevo: confina la columna, evita la pérdida de material, drena el suelo y lleva la carga a estratos competentes. La clave está en diseñarlo correctamente según EBGEO, con los parámetros del suelo real y el encapsulado adecuado a la carga.
